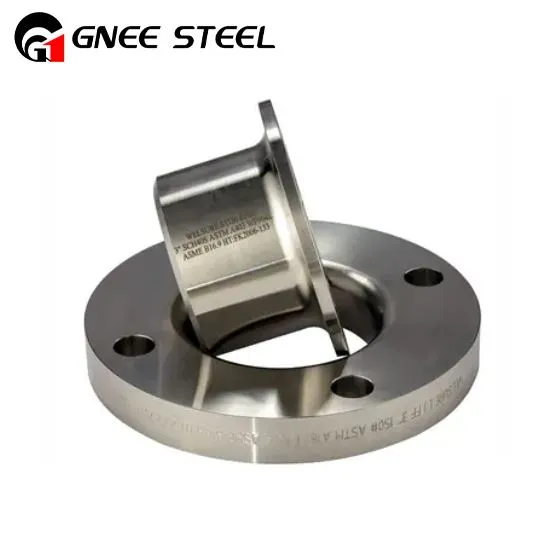

Brides d'unió d'acer dúplex solapades

Les brides de junta dúplex solapades sempre s'utilitzen amb un extrem o Taft que està soldat a tope a la canonada amb la brida solta darrere. Això significa que l'extrem del taló o Taft sempre fa la cara. L'articulació solapada s'afavoreix en aplicacions de baixa pressió perquè es munta i s'alinea fàcilment.

Enviar la consulta

Xateja ara

Com a proveïdor i fabricant líder a la Xina, GNEE Steel ofereix productes d'aliatge a base de níquel-eficaços-.

Envieu un e-correu electrònic:ss@gneesteel.com
Tel:+8615824687445

Introducció al producte

Les brides de junta dúplex solapades llisquen directament sobre la canonada. S'utilitza principalment amb accessoris d'extrem d'extrem i s'utilitza per a l'extrem de l'extrem i la brida de la canonada de la junta solapada. També és lliure de girar al voltant de l'extrem del taló. El principal avantatge d'aquestes brides de canonada és el freqüent desmuntatge que fa que s'utilitzi sovint per a les aplicacions. Elbrides d'unió solapadasón els dos components del conjunt, amb un extrem que té una brida d'anell d'unió solapada col·locada al damunt. Aquí, l'extrem del taló es solda a la canonada i l'anell de brida es pot girar per alinear-se amb la brida d'acoblament. Les brides d'unió solapada amb una connexió de brida d'extrem s'utilitzen per a les brides grans o difícils d'ajustar.

Especificacions i graus de material de les brides d'unió d'acer dúplex

Especificació	ASTM A182 / ASME SA182
Estàndard	ANSI/ASME B16.5, B16.47 Sèrie A i B, B16.48, BS4504, BS 10, EN-1092, DIN, brides ANSI, brides ASME, brides BS, brides DIN, brides EN, brides GOST , ASME/ANSI B16.5/16.36/16.47A/16.47B, MSS SP44, ISO70051, JISB2220, BS1560-3.1, API7S-15, API7S{-43, API605, EN1092
Mida	1/2 "(15 NB) a 48" (1200NB) DN10~DN5000
Classe	150 LBS, 300 LBS, 600 LBS, 900 LBS, 1500 LBS, 2500 LBS, DIN Estàndard ND-6,10, 16, 25, 40 Etc.
Tipus de connexió/Tipus de cara de brida	Cara elevada (RF), articulació tipus anell (RTJ), cara plana (FF), gran mascle-femella (LMF), petit mascle-femella (SMF)
JIS	JIS B2220, JIS B2221, 5K, 10K, 16K, 20K, 30K, 40K, 63K
DIN	DIN 2527, DIN 2566, DIN 2573, DIN 2576, DIN 2641, DIN 2642, DIN 2655, DIN 2656, DIN 2627, DIN 2628, DIN 2629, DIN 2631 6IN 6, D 3 EN 6, D 2635, DIN 2636 , DIN 2637, DIN 2638, DIN 2673
BS	BS 4504, BS 4504, BS 1560, BS 10

lapped joint flanges

Avantatges de les brides d'unió dúplex solapades:

Les brides d'unió solapada tenen certs avantatges especials respecte a altres brides. Aquestes són les següents:
Les brides d'unió solapada inclouen la llibertat de girar al voltant de la canonada. Això facilita l'alineació dels forats dels cargols de brida oposats.
La manca de contacte amb el fluid dins de la canonada condueix a una estabilitat superior d'aquestes brides.
En sistemes de canonades que es corroeixen o s'erosionen ràpidament, les brides d'unió solapada es poden recuperar per reutilitzar-les.
La capacitat de retenció de pressió de les brides d'unió solapada és escassa. Però és millor que el de les brides lliscants.
L'articulació solapada funciona com a anell de suport al taló.
El principal avantatge de la brida de la junta solapada és que els forats dels cargols es poden alinear amb la brida coincident un cop s'hagin completat les soldadures.
Permeten la capacitat d'alineació rotacional.
