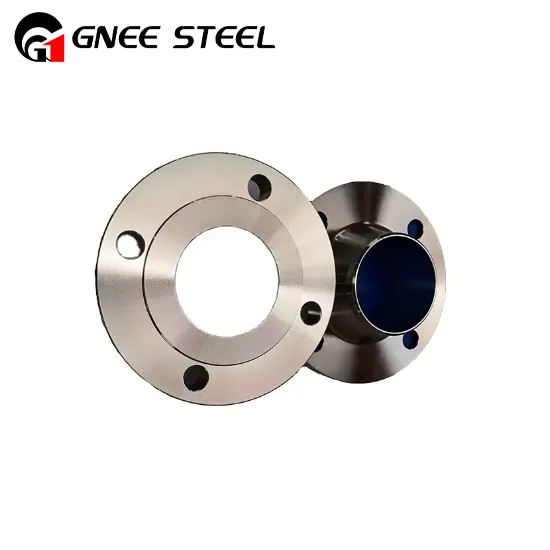

Brides de soldadura de socket

Les brides de soldadura de sòcols són petites parts de l'eina i, per tant, s'utilitzen en contenidors de canonades més petits. Es poden posar fàcilment al broquet de la canonada. Les brides de soldadura de socket requereixen l'ús de soldadures de filet a la zona superior de la canonada. Això és per amagar-los. Les brides de soldadura de socket tenen múltiples superfícies que es poden utilitzar segons les necessitats de l'usuari.

Enviar la consulta

Xateja ara

Com a proveïdor i fabricant líder a la Xina, GNEE Steel ofereix productes d'aliatge a base de níquel-eficaços-.

Envieu un e-correu electrònic:ss@gneesteel.com
Tel:+8615824687445

Introducció al producte

Les brides de soldadura de sòcol es connecten a canonades mitjançant una soldadura d'un sol angle feta a l'exterior de la brida d'acer. Segons ASME B31.1, per utilitzar una brida de soldadura de presa per a connexions de brida industrial, primer s'ha d'instal·lar la canonada a la presa de la brida fins que arribi a la part inferior de la brida, i també s'ha d'elevar 1,6 mm i finalment soldar-la. . Les brides de soldadura de socket s'utilitzen per a canonades d'alta pressió i de petita mida que no transmeten una gran quantitat de fluids punxants.

Especificacions estàndard de brides de soldadura de sòcol

nom del producte	Brides de soldadura de socket\|Brides SW\|Brides SWRF
Interval de talles	1/2 "(15 NB) a 48" (1200 NB)
Classe / Pressió nominal	150#, 300#, 600#, 900#, 1500#, 2500#, PN6, PN10, PN16, PN25, PN40, PN64, etc.
Normes / Dimensions	ANSI/ASME B16.5, B16.47 Sèries A i B, B16.48, BS4504, BS 10, EN-1092, DIN, BS, GOST, MSS SP-44, ISO70051, JISB2220, BS 1560-3.1, API7S-15, API7S-43, API605
Tipus de cara de brida / Tipus de connexió	Brida de cara plana (FF), brida de cara elevada (RF), brides d'unió d'anell (RTJ), brides d'unió solapada, brida masculina i femella (M&F), brida de llengüeta i ranura gran i petita (T&G)
Dimensions	ANSI B16.5, ANSI B16.47 Sèries A i B, ASA, API-605, MSS SP44, AWWA, dibuixos personalitzats
Disseny personalitzat	Segons el teu dibuix\|AS, BS, ANSI, DIN, JIS\|Configuracions iguals i reductores
Certificats de prova de materials (MTC)	Segons EN 10204 3.2 i EN 10204 3.1, certificats de prova que certifiquen NACE MR0175, NACE MR0103
Certificats de prova	Informe de prova de radiografia del 100%, EN 10204/3.1B, certificat de matèries primeres, informe d'inspecció de tercers, etc.
Proves	Màquina de proves hidrostàtiques, espectrògraf de lectura directa, detector de defectes transònics d'IU, detector de raigs X, detector de partícules magnètiques
Equips / Màquines	Màquina de premsa, màquina d'empenta, màquina de doblegar, màquina de sorra, màquina de bisellar elèctrica, etc.
Revestiment	Pintura antioxidant, pintura negra a l'oli, groc transparent, zincat, galvanitzat per immersió en fred i calent
Origen	Xina
Aplicacions/Ús	Offshore, jaciment de petroli, construcció naval, sistema d'aigua, gas natural, projectes de canonades, energia elèctrica, etc.

Nickel Hastelloy Socket Weld Flange

Especificacions de grau de brides de soldadura de socket

Brides de cara elevada de soldadura de sòcol d'acer inoxidable
Estàndard	ASTM A182, A240
Graus	F 304, 304L, 304H, 316, 316Ti, 316H, 316L, 316LN, 309S, 309H, 310S, 310H, 317, 317L, 321, 321H, 316L, 316L, 310S, 310S, 310H, 317, 317L, 321, 321H, 316L, 316L

Brides de cara elevada de soldadura d'acer al carboni
Estàndard	ASTM A105
Graus	GR. F42,46,52,56,60,65,70

Brides de cara elevada amb soldadura d'acer d'aliatge
Estàndard	ASTM A182
Graus	F1,F5,F9,F11,F22,F91

Brides de cara elevada amb soldadura d'acer d'aliatge de níquel
Estàndard	ASTM SB564, SB160, SB472, SB162
Graus	Níquel 200 (Núm. UNS N02200), Níquel 201 (Núm. UNS N02201), Monel 400 (Núm. UNS N04400), Monel 500 (Núm. UNS N05500), Inconel 800 (Núm. UNS N08800), Inconel 825 (Núm. N08825), Inconel 600 (núm. UNS N06600), Inconel 625 (núm. UNS N06625), Inconel 601 (núm. UNS N06601), Hastelloy C 276 (núm. UNS N10276), aliatge 20 (núm. UNS).

Brides de cara elevada de soldadura d'aliatge de coure
Estàndard	ASTM SB 61 , SB62 , SB151 , SB152
Graus	Núm. UNS C 70600 (Cu-Ni 90/10), C 71500 (Cu-Ni 70/30), Núm. UNS C 10100, 10200, 10300, 10800, 12000, 12200,
