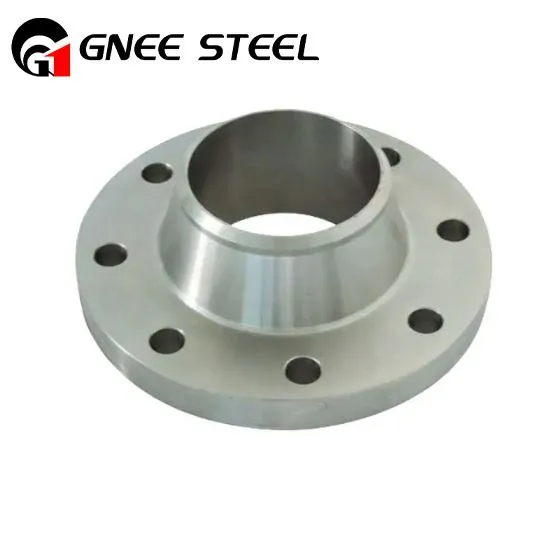

Brides de coll de soldadura Hastelloy

La brida de coll de soldadura Hastelloy conté un cub llarg cònic que es pot connectar lliscant sobre la canonada o el accessori. Reforça la canonada i s'hi connecta mitjançant soldadura. És important que el diàmetre interior del cub coincideixi amb el diàmetre exterior de la canonada per a una connexió adequada. Enforteix la canonada quan s'utilitza en condicions d'estrès d'alta pressió, així com en regulacions d'estrès d'alta temperatura.

Enviar la consulta

Xateja ara

Com a proveïdor i fabricant líder a la Xina, GNEE Steel ofereix productes d'aliatge a base de níquel-eficaços-.

Envieu un e-correu electrònic:ss@gneesteel.com
Tel:+8615824687445

Introducció al producte

La brida de coll de soldadura Hastelloy és una brida de superaliatge feta de la ben considerada combinació de níquel i crom. També hi ha afegit cobalt, ferro, manganès, silici, carboni i molibdè, i també inclou tungstè, vanadi, etc. Pot prevenir la corrosió i resistir danys locals. Hastelloy és un material sintètic de rendiment excel·lent que utilitza diversos graus per millorar la resistència a la calor i la resistència a la corrosió.

Mida de les brides de coll de soldadura Hastelloy

Mida nominal	Diàmetre exterior (OD)	Min. Gruix (T)	RF Dia. (R)	Nombre de forats de cargol	Diàmetre dels forats	Cercle de cargols (BC)	SO Bore ID (SB)	ID del forat WN (WB)	Dia. Base de concentració (HB)	Dia. de Hub Top (HT)	Així que LTH (SL)	WN LTH (WL)
¹⁄₂	3.50	0.38	1.38	4	0.62	2.38	0.88	0.62	1.19	0.84	0.56	1.81
³⁄₄	3.88	0.44	1.69	4	0.62	2.75	1.09	0.82	1.50	1.05	0.56	2.00
1	4.25	0.50	2.00	4	0.62	3.12	1.36	1.05	1.94	1.32	0.62	2.12
1¹⁄₄	4.62	0.56	2.50	4	0.62	3.50	1.70	1.38	2.31	1.66	0.75	2.19
1¹⁄₂	5.00	0.62	2.88	4	0.62	3.88	1.95	1.61	2.56	1.90	0.81	2.38
2	6.00	0.69	3.62	4	0.75	4.75	2.44	2.07	3.06	2.38	0.94	2.44
2¹⁄₂	7.00	0.81	4.12	4	0.75	5.50	2.94	2.47	3.56	2.88	1.06	2.69
3	7.50	0.88	5.00	4	0.75	6.00	3.57	3.07	4.25	3.50	1.12	2.69
3¹⁄₂	8.50	0.88	5.50	8	0.75	7.00	4.07	3.55	4.81	4.00	1.19	2.75
4	9.00	0.88	6.19	8	0.75	7.50	4.57	4.03	5.31	4.50	1.25	2.94
5	10.00	0.88	7.31	8	0.88	8.50	5.66	5.05	6.44	5.56	1.38	3.44
6	11.00	0.94	8.50	8	0.88	9.50	6.72	6.07	7.56	6.63	1.50	3.44
8	13.50	1.06	10.62	8	0.88	11.75	8.72	7.98	9.69	8.63	1.69	3.94
10	16.00	1.12	12.75	12	1.00	14.25	10.88	10.02	12.00	10.75	1.88	3.94
12	19.00	1.19	15.00	12	1.00	17.00	12.88	12.00	14.38	12.75	2.12	4.44
14	21.00	1.31	16.25	12	1.12	18.75	14.14	13.25	15.75	14.00	2.19	4.94
16	23.50	1.38	18.50	16	1.12	21.25	16.16	15.25	18.00	16.00	2.44	4.94
18	25.00	1.50	21.00	16	1.25	22.75	18.18	17.25	19.88	18.00	2.62	5.44
20	27.50	1.62	23.00	20	1.25	25.00	20.20	19.25	22.00	20.00	2.81	5.62
22	29.50	1.75	25.25	20	1.38	27.25	22.22	21.25	24.25	22.00	3.07	5.82
24	32.00	1.81	27.25	20	1.38	29.50	24.25	23.25	26.12	24.00	3.19	5.94

Nickel Hastelloy Weld Neck Flanges

Usos de les brides de coll de soldadura Hastelloy

Una aplicació habitual de les brides de coll de soldadura Hastelloy és a la indústria de processament químic. S'utilitzen en plantes químiques i refineries que sovint manipulen substàncies corrosives com àcids, àlcalis i productes químics forts. La resistència a la corrosió d'Hastelloy combinada amb el disseny del coll de soldadura garanteix una connexió fiable i a prova de fuites, evitant possibles fuites o contaminació.

Característiques de les brides de coll de soldadura Hastelloy:

Aquestes brides són estructures més fortes i més dures útils per manejar l'estrès. Suporta la canonada amb una excel·lent capacitat d'alta pressió. Són convenients en entorns químics com àcids, sals i sulfats. Moltes aplicacions que tracten amb aigua, aigua de mar i aigua contaminada utilitzen aquestes brides sense veure's afectades per les descomposicions. Aquestes brides estan protegides contra l'oxidació, l'òxid i les picades.

Aplicacions:Control de la contaminació, gas àcid, desulfuració de gasos de combustió, processament d'aliments.
