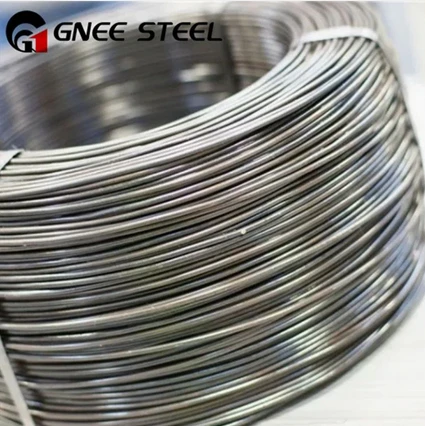

1. Identitat del material: què és "Hastelloy B" en el context del tub de bobina i com afecten les diferents versions (B-2, B-3) a la selecció de productes?
P: La nostra especificació demana "tub de bobina Hastelloy B" per a un intercanviador de calor de servei d'àcid clorhídric. Els proveïdors ofereixen les opcions "B-2" i "B-3". Són intercanviables i quin hem de seleccionar per a una fiabilitat a llarg termini?
R: El terme "Hastelloy B" engloba una família d'aliatges de níquel-molibdè que han evolucionat significativament al llarg del temps. Entendre les diferències entre B-2 i B-3 és fonamental per a les aplicacions de tubs de bobina, especialment aquelles que impliquen soldadura o exposició tèrmica.
L'evolució de la família Hastelloy B:
| Aliatge | Designació UNS | Característiques clau |
|---|---|---|
| Hastelloy B | N10001 | Aliatge original, disponibilitat limitada |
| Hastelloy B-2 | N10665 | Versió millorada, però susceptible a la fragilitat |
| Hastelloy B-3 | N10675 | Versió moderna amb estabilitat tèrmica millorada |
La diferència crítica: estabilitat tèrmica
Aquest és el factor més important per a la selecció del tub de bobina:
Hastelloy B-2 (UNS N10665): mostra un fenomen anomenat "ordenació a curt-abast" quan s'exposa a temperatures del rang de 550-850 graus F (290-455 graus ). Això pot ocórrer durant la soldadura, durant el servei o fins i tot durant el refredament lent després del recuit. El resultat és una fragilitat severa: el material perd ductilitat i es pot esquerdar sota estrès.
Hastelloy B-3 (UNS N10675): es va desenvolupar específicament per retardar aquesta reacció d'ordenació. Les modificacions químiques (addicions controlades de ferro i crom) frenen la cinètica d'ordenació en un factor de gairebé 100. B-3 roman dúctil fins i tot després d'una exposició tèrmica.
Implicacions per al tub de bobina:
| Factor | Tub de bobina B-2 | Tub de bobina B-3 |
|---|---|---|
| Soldabilitat | Risc de fragilitat HAZ | Soldable sense PWHT |
| Cicle tèrmic | Risc de comanda en servei | Estable a través dels cicles tèrmics |
| Flexió de fabricació | Pot requerir un recuit amb solució després de la flexió | Es pot utilitzar com a-doblat |
| Fiabilitat-a llarg termini | Preocupació pel servei de temperatura elevada | Excel·lent per a la majoria de serveis |
Recomanació:
Per als dissenys nous, especifiqueu sempre el tub de bobina Hastelloy B-3 (UNS N10675). La prima de cost mínima respecte a la B-2 està molt compensada per la millora de la fiabilitat, la soldabilitat i l'estabilitat tèrmica. B-2 només s'ha de tenir en compte per a aplicacions molt específiques i de baixa temperatura on no es requereixi la soldadura i l'exposició tèrmica sigui impossible.
Què cal especificar:
A la vostra comanda de compra, incloeu:
*"Tub de bobina Hastelloy B-3 segons UNS N10675, condició de recuit en solució. El material ha de ser adequat per a la soldadura i l'enrotllament sense fragilitat. Certificació segons ASTM B622 (sense soldadura) o ASTM B619 (soldat) segons correspongui."*
2. Procés de fabricació: com es fabrica el tub de bobina Hastelloy B i quins són els controls de qualitat crítics per a un producte sense costures?
P: Estem obtenint tubs de bobina Hastelloy B sense costures per a una aplicació crítica de bobina de reactor. Quin procés de fabricació s'utilitza per produir tubs sense soldadura en aquest aliatge i quins controls de qualitat específics hem d'especificar per garantir la fiabilitat?
R: La fabricació de tubs de bobina Hastelloy B sense costures és un procés sofisticat que requereix equips especialitzats i un estricte control de qualitat a causa de l'alt contingut de molibdè de l'aliatge i de les característiques d'enduriment al treball-.
El procés de fabricació:
Preparació de billets:
El material de partida és una palangana forjada i condicionada de Hastelloy B-3 (UNS N10675).
La palangana s'inspecciona per ultrasons per garantir la solidesa interna.
Es perfora un forat al centre (per a processos d'extrusió) o es prepara la palangana per perforar-la.
Extrusió en calent (formació primària):
La palangana s'escalfa a 1150-1200 graus (2100-2190 graus F).
S'aplica un lubricant en pols de vidre, que es fon i forma una pel·lícula viscosa entre la palangana i l'eina.
La palangana s'extrudeix sobre un mandril per crear una closca buida (tub buit).
Aquest procés crea la forma bàsica del tub amb una superfície rugosa i un gruix de paret variable.
Pilgering en fred (reducció):
El buit extruït es treballa en fred-a través d'un molí de pèl per reduir el diàmetre i el gruix de la paret.
Pilgering utilitza matrius alternatius i un mandril cònic per aconseguir dimensions precises.
A causa del ràpid enduriment per treball, poden ser necessàries múltiples passades de pèl amb recuit intermedi.
Recuit intermedi:
Després de cada reducció en fred, el tub es recuita amb una solució a 1060-1120 graus (1940-2050 graus F).
El recuit ha d'anar seguit d'un ràpid apagat d'aigua per evitar la comanda.
Això restaura la ductilitat per a una reducció addicional.
Dibuix final en fred (opcional):
Per obtenir unes dimensions i un acabat superficial precisos, el tub es pot estirar en fred a través d'una matriu i sobre un mandril.
El dibuix produeix el diàmetre final, el gruix de la paret i l'acabat superficial.
Recuit de solució final:
El tub acabat rep un recuit de solució final per garantir una resistència a la corrosió òptima.
L'extinció ràpida és fonamental per evitar la comanda.
Enrotllament:
El tub recte es doblega en forma de bobina mitjançant un equip de flexió especialitzat.
Per a B-3, l'enrotllament es pot fer en la condició de recuit sense recuit intermedi.
Comprovacions crítiques de qualitat per especificar:
Examen ultrasònic (UT):
Especifiqueu ASTM E213 o equivalent per al tub sense soldadura.
Osca de calibratge: 5% del gruix de la paret o 0,1 mm mínim.
Criteris d'acceptació: No hi ha indicacions que superin el nivell de referència.
Proves de corrents de Foucault (ET):
Per a diàmetres més petits, ASTM E309 o E426.
Proporciona detecció de defectes superficials i prop{0}}de la superfície.
Prova hidrostàtica:
Segons ASTM B622, cada tub ha de suportar una pressió hidrostàtica.
Pressió calculada en funció de les dimensions i la resistència del material.
Inspecció dimensional:
Tolerància OD: normalment ± 0,005 "per a bobines de precisió.
Gruix de paret: ±10% del nominal.
Concentricitat: 90% mínim (variació de paret<10%).
Acabat superficial:
Superfície interna: 32 Ra micropolzades màxim per a serveis crítics de corrosió-.
Superfície externa: lliure de voltes, costures i marques de matriu.
Prova de corrosió (ASTM G28):
Per als serveis crítics, especifiqueu ASTM G28 Mètode A.
Acceptació:<0.5 mm/year corrosion rate.
PMI (identificació positiva del material):
Verifiqueu la química a cada extrem de la bobina o a intervals regulars.
Recomanació:
Per a bobines de reactor crítiques, especifiqueu:
*"Tub de bobina Hastelloy B-3 sense soldadura fabricat segons ASTM B622. Requereix un examen ultrasònic del 100% segons ASTM E213 amb una sensibilitat d'osca del 5%. Solució final recuit i apagat per aigua. Acabat superficial 32 Ra màxim internament. Proporcioneu una certificació amb resultats de traçabilitat i corrosió totals."*
3. Resistència a la corrosió: en quins entorns específics el tub de bobina Hastelloy B ofereix un rendiment superior i quins contaminants causen una fallada ràpida?
P: Estem utilitzant un tub de bobina Hastelloy B per escalfar un reactor d'àcid clorhídric. L'àcid suposadament és pur, però de tant en tant veiem que les taxes de corrosió augmenten. Per a quin entorn està dissenyat B-3 i quines impureses hem de controlar?
R: Hastelloy B-3 (i el seu predecessor B-2) són aliatges especialitzats amb un "punt dolç" molt específic: destaquen en la reducció d'ambients àcids, especialment l'àcid clorhídric, però tenen una vulnerabilitat crítica a les espècies oxidants.
L'entorn dissenyat: àcids reductors
Hastelloy B-3 està optimitzat per a:
| Àcid | Concentració | Temperatura | Rendiment |
|---|---|---|---|
| Clorhídric (HCl) | Totes les concentracions | Fins a bullir | Excel·lent (millor aliatge disponible) |
| Sulfúric (H₂SO₄) | 0-60% | Moderat | Molt bé |
| Fosfòric (H₃PO₄) | Totes les concentracions | Moderat | Molt bé |
| Acètic (CH₃COOH) | Totes les concentracions | Tots | Excel·lent |
Mecanisme de protecció:
En àcids reductors purs, Hastelloy B-3 forma una pel·lícula protectora rica en molibdè. Aquesta pel·lícula és estable en absència d'espècies oxidants i proporciona taxes de corrosió extremadament baixes (sovint<0.1 mm/year).
La vulnerabilitat crítica: espècies oxidants
Aquesta és la consideració operativa més important per als equips B-3. La presència de fins i tot traces d'espècies oxidants destrueix la pel·lícula protectora:
| Contaminant oxidant | Font comuna | Efecte sobre B-3 |
|---|---|---|
| Ions fèrrics (Fe⁺³) | Corrosió aigües amunt de l'acer al carboni | Catastrophic failure (rates >5 mm/any) |
| Ions cúprics (Cu⁺²) | Corrosió dels aliatges de coure | Falla catastròfica |
| Oxigen dissolt | Entrada d'aire a través de segells, bombes | Atac general accelerat |
| Àcid nítric (HNO₃) | Contaminació{0}creuada | Atac ràpid i sever |
| Clor (Cl₂) | Contaminació del procés | Fracàs immediat |
| Peròxids | Alguns processos químics | Avaria de la pel·lícula |
El mecanisme de fallada:
Quan les espècies oxidants contacten amb la superfície B-3:
La pel·lícula protectora-rica en molibdè s'oxida a molibdats solubles.
La pel·lícula es dissol, deixant al descobert el metall nu.
El metall nu es corroeix ràpidament en l'àcid.
Els productes de corrosió poden ser oxidants (Fe⁺³), creant un cicle autocatalític.
Què cal supervisar:
Per evitar fallades inesperades al vostre reactor d'HCl:
Contingut de ferro: controleu l'àcid per trobar ferro dissolt. Fins i tot 50 ppm de Fe⁺³ poden accelerar significativament la corrosió.
Oxigen dissolt: instal·leu una coberta de nitrogen als dipòsits d'emmagatzematge. Controlar els nivells d'O₂ a l'àcid.
Potencial redox: instal·leu sondes redox en línia. Un augment sobtat del potencial oxidant indica contaminació.
Cupons de corrosió: instal·leu cupons de corrosió al sistema per detectar els canvis de velocitat abans que es produeixin fallades.
Color àcid: l'HCl pur és aigua-blanc. El color groc/marró indica contaminació per ferro.
L'avantatge B-3:
En comparació amb B-2, B-3 té una tolerància lleugerament millorada als contaminants oxidants menors a causa del seu contingut controlat de ferro i crom. No obstant això, encara és fonamentalment un aliatge àcid reductor i no pot tolerar espècies oxidants importants.
Resposta d'emergència:
Si detecteu contaminació oxidant:
Identificar i eliminar la font.
Penseu en afegir agents reductors (si és compatible amb el vostre procés).
Inspeccioneu la bobina per detectar un atac accelerat.
Estigueu preparat per substituir-lo si s'ha produït una pèrdua important de la paret.
Recomanació:
Per al vostre reactor d'HCl, el tub de bobina B-3 és l'opció correcta. Implementar un control rigorós del procés per evitar la contaminació oxidant. Instal·leu sistemes de vigilància per detectar els trastorns amb antelació. Penseu en una tolerància de corrosió modesta (2-3 mm) per adaptar-se a variacions menors del procés.
4. Enrotllament i fabricació: Quins són els reptes específics de doblegar el tub de bobina Hastelloy B en radis ajustats i com millora la conformació B-3?
P: Estem fabricant una bobina de reactor a partir de tubs Hastelloy B i hem de doblegar-la a un radi 3D (3 x OD del tub). El nostre fabricant està preocupat per esquerdes durant la flexió. Quins són els reptes específics de formar aquest aliatge i el B-3 ofereix avantatges respecte al B-2?
R: La flexió de tubs Hastelloy B, especialment a radis ajustats, presenta reptes importants a causa de l'alta taxa d'enduriment de treball-de l'aliatge i (per a B-2) de la susceptibilitat a la fragilitat. Tanmateix, B-3 va ser dissenyat específicament per millorar la fabricabilitat.
El repte: Enduriment del treball
Els aliatges Hastelloy B tenen una de les taxes d'enduriment{0}}més altes de qualsevol aliatge comercial. Durant la flexió:
Les fibres exteriors del tub s'estiren i s'endureixen ràpidament.
Les fibres interiors es comprimeixen i també treballen{0}}s'endureixen.
Si la corba és massa ajustada o l'aliatge és massa dur, les fibres exteriors poden arribar al seu límit d'allargament i trencar-se.
Formabilitat B-2 vs. B-3:
| Factor | B-2 | B-3 | Avantatge |
|---|---|---|---|
| Taxa d'enduriment al treball | Extremadament alt | Alt (però una mica més baix) | B-3 |
| Ductilitat (-recuit) | 40% min | 45% min | B-3 |
| Flexibilitat (típica) | 3T-4T mínim | 2T-3T mínim | B-3 |
| Alleujament de l'estrès després de la flexió | Sovint requerit | Normalment no es requereix | B-3 |
| Comandament durant la calor de flexió | Possible si s'escalfa | Resistent | B-3 |
Factors crítics per a la flexió amb èxit:
Estat del material (el més important):
El tub ha d'estar en condicions-recuites totalment solubles.
La duresa hauria de ser<95 HRB.
Especifiqueu "recuit suau" per a la màxima conformabilitat.
Radi de curvatura:
Per al radi 3D (el vostre requisit), B-3 en general és capaç.
Mínim recomanat: 2,5 T per a paret prima, 3 T per a paret estàndard.
Per a B-2, augmenta el radi mínim a 4T.
Mètode de flexió:
Doblat d'estirament rotatiu: preferit per a radis ajustats. Utilitza un mandril per suportar l'ID.
Tipus de mandril: es requereix mandril de bola per a parets primes o radis ajustats.
Encunyador: essencial per evitar arrugues a l'interior de la corba.
Lubricació:
Els lubricants resistents-sense clor- són essencials.
És possible que els olis de tall estàndard no proporcionin la resistència suficient de la pel·lícula.
Tornada-de primavera:
Hastelloy B té un important retrocés-de primavera (més que inoxidable).
Corba més-de 3 a 5 graus (determinar-se per corbes de prova).
L'avantatge B-3:
Per al vostre requisit de radi 3D, B-3 ofereix diversos avantatges:
Major ductilitat: l'allargament mínim del 45% (en comparació amb el . 40% de B-2) proporciona un major marge de seguretat.
Sense risc de comanda: si la fricció durant la flexió genera calor, B-3 resisteix l'ordre mentre que B-2 es podria fragilitzar.
Recuit sense post-doblat: B-3 normalment es pot utilitzar com a-corbat. B-2 pot requerir un nou recuit després d'una flexió severa.
Corbes de verificació:
Abans de la producció:
Talleu una mostra del lot de tubs real.
Corba al radi de producció.
Secciona el revolt i examina:
Paret exterior per a micro-esquerdes (utilitzar penetrant de colorant).
Aprimament de la paret (hauria de ser<15% of nominal).
Ovalitat (hauria de ser<8%).
Ajusteu els paràmetres si cal.
Si es produeix un trencament:
Si les corbes de prova s'esquerden:
Comproveu que el material estigui completament recuit (comproveu la duresa).
Augmenteu el radi de corba si és possible.
Utilitzeu un mandril amb més espai lliure.
Considereu la flexió en calent (150-200 graus) si és absolutament necessari (consulteu el fabricant).
Recomanació:
Per al vostre requisit de radi 3D, especifiqueu el tub de bobina B-3 en condició de recuit amb solució. Utilitzeu la flexió rotativa amb un mandril de bola i una lubricació adequada. Realitzar corbes de prova per verificar els paràmetres. La formabilitat millorada de B-3 fa que això sigui possible amb les tècniques adequades.
5. Soldadura i unió: Quines són les consideracions específiques per soldar el tub de bobina Hastelloy B a si mateix i a altres components?
P: El nostre conjunt de tubs de bobina Hastelloy B requereix soldadura per connectar seccions de bobina i per connectar broquets d'entrada/sortida. Quin metall d'aportació hem d'utilitzar i quines precaucions calen per evitar l'esquerda-de la zona afectada per la calor?
R: La soldadura del tub de bobina Hastelloy B requereix una atenció acurada al procediment, especialment pel que fa a l'entrada de calor i la selecció del metall de farciment. La sensibilitat de l'aliatge a l'exposició tèrmica fa que la tècnica adequada sigui essencial.
Selecció de metall de farciment:
| Metall base | Farciment recomanat | Classificació AWS |
|---|---|---|
| B-3 a B-3 | Farciment B-3 a joc | ERNiMo-10 (AWS A5.14) |
| B-2 a B-2 | Farciment B-2 a joc | ERNiMo-7 (AWS A5.14) |
| B-3 a acer inoxidable | Farcit B-3 (preferit) | ERNiMo-10 |
| B-3 a C-276 | Farciment B-3 o farciment C-276 | ERNiMo-10 o ERNiCrMo-4 |
La regla crítica:
Per a soldadures B-3 a B-3, utilitzeu sempre el farcit ERNiMo-10. Això coincideix amb la química del metall base i assegura que el dipòsit de soldadura tingui una resistència a la corrosió equivalent a la del tub.
Per què no utilitzar farciment d'acer inoxidable?
L'ús de farciment d'acer inoxidable a B-3 crearia:
Una zona de dilució amb química mixta.
Reducció del contingut de molibdè a la soldadura.
Risc de corrosió galvànica en servei d'HCl.
Potencial d'esquerdes per expansió incompatible.
Procés de soldadura:
La soldadura per arc de tungstè de gas (GTAW / TIG) és el procés preferit per al tub de bobina:
| Paràmetre | Recomanació |
|---|---|
| Gas de protecció | 100% argó (o argó + 5% hidrogen per a soldadures autògenes) |
| Purga posterior | Necessari per a aplicacions-crítiques de corrosió |
| Temperatura interpass | < 100°C (212°F) |
| Entrada de calor | Baix ( < 10 kJ/in ) |
| Velocitat de viatge | De moderat a ràpid |
L'avantatge B-3 (estabilitat tèrmica):
A diferència de B-2, B-3 es va dissenyar per resistir la precipitació de fases nocives a la zona afectada per la calor:
B-2: La HAZ es pot fragilitzar durant la soldadura a causa de la comanda.
B-3: la HAZ continua sent dúctil i resistent a la corrosió.
Això vol dir:
No es requereix cap tractament tèrmic post-soldadura per a B-3.
Les soldadures de múltiples-passes són segures (la HAZ de la primera passada no es trenca amb la segona).
Les reparacions al camp són possibles sense recuits posteriors.
Procediment de soldadura per al tub de bobina:
Preparació:
Netegeu bé els extrems del tub (elimineu oli, greix, òxids).
Utilitzeu raspalls de filferro d'acer inoxidable dedicats només a B-3.
Extrems de tall quadrat amb rebaves mínimes.
Encaixar-:
Alineeu els tubs amb precisió (la desalineació crea concentracions d'estrès).
Mantingueu una bretxa petita i consistent (0,5-1,0 mm).
Soldadura per punt:
Taques petites (3-5 mm de llarg) a intervals de 90 graus o 120 graus.
Assegureu-vos que les puntes estiguin totalment fusionades i sense esquerdes.
Root Pass:
Utilitzeu gas de suport (argó) per evitar l'oxidació de l'arrel.
Mantenir una velocitat de viatge constant.
Assegureu-vos la penetració total.
Passos d'ompliment i tapa:
Netegeu entre passades amb raspall de filferro d'acer inoxidable.
Mantenir una temperatura interpassa baixa.
Utilitzeu perles de cordó en lloc de teixits.
Post-neteja de soldadura:
Traieu tot el tint tèrmic amb un raspall de filferro o triturant.
El decapat pot ser necessari per a serveis crítics.
Inspeccioneu amb penetrant de colorant.
Soldadures metàl·liques diferents:
Quan es solda B-3 a altres aliatges (per exemple, broquets d'acer inoxidable):
Utilitzeu el farcit B-3 (ERNiMo-10) ja que ofereix la compatibilitat més àmplia.
El dipòsit de soldadura serà una barreja dels dos aliatges.
Per al servei d'HCl, minimitzeu la longitud de les soldadures metàl·liques diferents exposades a l'àcid.
Verificació:
Per a soldadures crítiques:
Inspecció visual per detectar esquerdes, manca de fusió o decoloració.
Examen penetrant de colorant de la soldadura acabada.
Si cal, proves de corrosió dels cupons de soldadura.
Errors comuns a evitar:
| Error | Conseqüència |
|---|---|
| Utilitzant farciment C-276 a B-3 | Reducció de la resistència a l'HCl en soldadura |
| Sense purga posterior | Arrel oxidada, resistència a la corrosió reduïda |
| Alta entrada de calor | HAZ més ampli, potencial d'esquerdes en calent |
| Interpass temperature >100 graus | Acumulació de calor, potencial de distorsió |
| Teixir comptes | Aportació de calor excessiva |
Recomanació:
Per soldar tubs de bobina B-3, utilitzeu metall d'aportació ERNiMo-10, mantingueu una entrada de calor baixa i una temperatura d'interpass i utilitzeu sempre la purga posterior per a serveis crítics per a la corrosió. L'estabilitat tèrmica de B-3 significa que no es requereix cap tractament tèrmic posterior a la soldadura, però és essencial una neteja i inspecció adequades.
