1. Què és una barra plana Hastelloy B i en què difereixen el seu procés de fabricació i les característiques dimensionals de la barra quadrada o la placa?

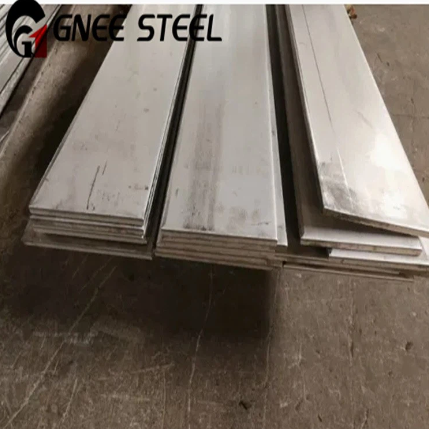

Una barra plana Hastelloy B és un producte forjat llarg i sòlid amb una secció transversal rectangular-, caracteritzada per una amplada superior al seu gruix (p. ex., 1/2" x 2", 3/4" x 4"). Es produeix segons ASTM B335 (Especificació estàndard per a barres, barres i filferro d'aliatge de níquel-molibdè) i serveix com a forma intermèdia entre la barra i la placa, optimitzada per a aplicacions específiques de fabricació i mecanitzat.
Procés de fabricació:
La producció de la barra plana Hastelloy B segueix una seqüència similar a la de la barra quadrada però amb diferents diferències en el procés de laminació:
Preparació de la billetta: un lingot de fosa es treballa en calent (forjat o laminat) en un billet rectangular de dimensions aproximades.
Laminació en calent (molí de barres planes): la palangana es reescalfa i es fa passar per una sèrie de rotlles horitzontals i verticals en un molí de barres. Els buits dels rotlles s'ajusten progressivament per aconseguir les dimensions rectangulars finals. A diferència de la barra quadrada, on les dues dimensions són iguals, la barra plana requereix un control precís tant de l'amplada (extensió) com del gruix (reducció).
Recuit de la solució: després de la laminació en calent, la barra es recuita amb solució a 2050 °F - 2150°F (1120 °C - 1175°C) i s'apaga ràpidament per aigua per establir la microestructura òptima-resistent a la corrosió i restaurar la ductilitat.
Redreçament i anivellació de tensió: la barra plana sovint requereix equips especialitzats per allisar, com ara allisadores de rodets i anivelladors de tensió, per aconseguir les toleràncies de planitud i rectitud necessàries, especialment per a longituds més llargues.
Condicionament de les vores: les vores de la barra plana poden ser:
Com a-enrotllat: vora del molí natural amb un lleuger arrodoniment.
Esquilada: talla a l'amplada des de la placa més ampla (no és típic de la veritable barra plana).
Mecanitzat/Serat: vores de tall de precisió per a aplicacions crítiques.
Distincions dimensionals d'altres formes:
| Característic | Barra plana | Barra quadrada | Placa |
|---|---|---|---|
| -Secció transversal | Rectangular (w > t) | Quadrat (w=t) | Rectangular (w >>t, àrea gran) |
| Interval d'amplada | Normalment ≤ 8" | Normalment ≤ 6" | Fins a 120"+ |
| Interval de gruix | 1/8" a 2" | 1/4" a 6" | 3/16" a 6"+ |
| Longitud | 10-20 peus (longituds tallades) | 10-20 peus | Mides de tall personalitzades |
| Ús primari | Components mecanitzats, brides, suports | Accessoris mecanitzats, components de vàlvules | Fabricació de vaixells, components grans |
| Estàndard | ASTM B335 | ASTM B335 | ASTM B333 |
La barra plana ocupa un nínxol únic: ofereix l'interval de gruix de la barra amb una relació d'amplada-a-gruixuda que s'aproxima a la de la placa, la qual cosa la fa ideal per a components que requereixen un perfil rectangular específic sense el cost de mecanitzar a partir d'una barra quadrada més gran o una placa.
2. Quines són les principals aplicacions de la barra plana Hastelloy B a les indústries de processament químic i farmacèutic?
La barra plana Hastelloy B s'especifica quan els components requereixen una secció transversal rectangular-per a suport estructural, superfícies de segellat o orientacions geomètriques específiques. La seva forma sovint redueix el temps de mecanitzat i el malbaratament de material en comparació amb començar amb una barra quadrada o una placa.
Aplicacions primàries:
Reforç d'anell de brida i broquet:
La barra plana s'utilitza habitualment per mecanitzar lliscament-en brides, brides cegues i coixinets de reforç de broquets per a vaixells i sistemes de canonades que manipulen àcid clorhídric o altres mitjans reductors. La secció transversal rectangular-ofereix el gruix necessari per a la retenció de pressió alhora que minimitza l'excés de material que necessitaria mecanitzar si es comença des de la barra quadrada.
Components de l'intercanviador de calor:
Làmines i deflectors de tubs: per als intercanviadors de calor petits, la barra plana es pot mecanitzar en làmines de tubs (perforades per a forats de tubs) i plaques deflectores. La forma plana i rectangular proporciona la superfície necessària per a la disposició del tub mentre manté un control precís del gruix.
Tirants i separadors: la barra plana es mecanitza en barres separadores i estructures de suport que mantenen la geometria del feix de tubs.
Components de la bomba i la vàlvula:
Plaques de glàndula i seguidors d'embalatge: a les bombes i vàlvules que manipulen mitjans corrosius, la barra plana proporciona material per mecanitzar plaques de glàndula, seguidors d'embalatge i anells de llanterna que requereixen superfícies planes de segellat.
Plaques de desgast i revestiments: la barra plana s'utilitza per fabricar revestiments-resistents al desgast i rails de guia dins de bombes i recipients exposats a purins corrosius-abrasius.
Suports estructurals en entorns corrosius:
Interiors del vaixell: les reixetes de suport per a llits de catalitzadors, suports de safata i enduridors de deflectors dins de reactors i columnes sovint es fabriquen a partir de barra plana soldada a marcs. La forma rectangular proporciona una alta relació de resistència-a-pes a la flexió.
Rigididors de tancs: els anells de reforç externs i els deflectors interns dels dipòsits d'emmagatzematge es beneficien de la resistència a la corrosió i l'eficiència estructural de la barra plana.
Instrumentació i controls:
Suports de plaques d'orifici: la barra plana proporciona el material per mecanitzar suports de plaques d'orifici i suports d'elements de flux que requereixen una planitud precisa i estabilitat dimensional.
Blocs de muntatge de sensors: els suports de pous termals, els blocs d'instruments de pressió i els muntatges de sondes analitzadores sovint es fabriquen a partir d'una barra plana per proporcionar superfícies de muntatge planes i connexions roscades.
Components de conductes i fregadors:
Les barres de brida per a les connexions de conductes, els rails de suport per als eliminadors de boira i els reforços per a carcasses de fregadores grans es fabriquen a partir d'una barra plana, aprofitant la seva resistència a la corrosió en entorns agressius de gasos{0}}.
3. Quins reptes de mecanitzat i fabricació són exclusius de la barra plana Hastelloy B, i com optimitzen les botigues els processos per a la producció de components amb èxit?
El mecanitzat de la barra plana Hastelloy B presenta diversos reptes relacionats amb les seves característiques d'enduriment de treball-, la geometria rectangular i les propietats inherents de l'aliatge. Entendre aquests reptes és essencial per a una fabricació eficient i rendible-.
Reptes únics de mecanitzat:
Efectes de la relació d'aspecte: la barra plana té una proporció d'amplada-a-elevada, que pot provocar vibracions i xoc durant el mecanitzat, especialment quan es mecanitzen les cares amples o quan la barra no té un suport adequat.
Enduriment per treball: com amb totes les formes d'Hastelloy B, el treball de barra plana s'endureix ràpidament. Els talls lleugers provoquen el fregament en lloc de tallar, endurint instantàniament la superfície i dificultant les passades posteriors.
Tenses residuals: els processos de laminació i redreçat en calent poden deixar tensions residuals a la barra plana. Quan s'elimina el material durant el mecanitzat, aquestes tensions poden relaxar-se, fent que la barra es distorsioni o es deformi, i pot arruïnar els components de precisió.
Generació de calor: la baixa conductivitat tèrmica de l'aliatge significa que la calor es concentra a la zona de tall, accelerant el desgast de l'eina i causant possibles canvis dimensionals a causa de l'expansió tèrmica.
Efectes de vora: el mecanitzat a prop de les vores de la barra plana presenta condicions de tall interrompudes que poden causar estelles de l'eina i un acabat superficial deficient.
Estratègies d'optimització:
Treball i suport:
Utilitzeu mordasses o pinces que proporcionin el màxim contacte amb les superfícies planes per minimitzar la vibració.
Per a barres planes primes, considereu la possibilitat d'utilitzar materials de suport sacrificials o mandrils de buit per evitar la flexió durant el mecanitzat.
Quan mecanitzeu barres llargues, utilitzeu repòs estables o suports addicionals per evitar la xerrada.
Estratègies de trajecte d'eina:
Per al fresat de cara, utilitzeu el fresat per ascens per reduir l'enduriment i millorar l'acabat de la superfície.
Manteniu la càrrega constant de l'encenall utilitzant trajectes d'eina adaptables que eviten canvis sobtats de compromís.
Quan feu ranures o perfileu, tingueu en compte el fresat trocoïdal per controlar els angles d'enganxament i la generació de calor.
Alleujament de l'estrès:
Per als components de precisió que requereixen toleràncies estretes, considereu un cicle d'alleujament de tensions (normalment 1600 °F durant 1-2 hores, refredament lent) entre les operacions de desbast i acabat per relaxar les tensions residuals i minimitzar la distorsió.
Paràmetres de tall:
Utilitzeu velocitats d'alimentació agressives per tallar sota la capa de treball-endurida.
Mantenir velocitats de tall moderades per controlar la generació de calor.
Eviteu la parada o el fregament en qualsevol punt de la trajectòria.
Selecció d'eines:
Utilitzeu insercions de rastell afilades i positives amb vores de tall afilades.
Penseu en freses d'alta-alimentació per a les operacions de desbast per maximitzar la taxa d'eliminació de metalls alhora que controleu les forces de tall.
Estratègia del refrigerant:
El refrigerant de-alta pressió a través de-l'eix és molt eficaç per a l'evacuació d'encenalls i el control de la calor.
Assegureu-vos una cobertura adequada de refrigerant d'inundació per a totes les operacions.
4. Quines especificacions i estàndards regeixen l'adquisició de la barra plana Hastelloy B i quins requisits addicionals haurien de tenir en compte els compradors per a aplicacions crítiques?
La barra plana Hastelloy B s'adquireix sota normes ASTM específiques que defineixen la química, les propietats mecàniques, el tractament tèrmic i les toleràncies permeses. La comprensió d'aquests estàndards i els requisits addicionals disponibles garanteix que el material compleix les demandes d'aplicació.
Estàndard rector:
ASTM B335 (Especificació estàndard per a barres, barres i filferro d'aliatge de níquel-molibdè) és l'estàndard d'adquisició principal per a barres planes. Cobreix:
Química: UNS N10665 (Hastelloy B-2) amb rangs especificats per Ni (equilibri), Mo (26-30%), Fe (2% màxim), Cr (1% màxim), Co (1% màxim), etc.
Propietats mecàniques: resistència a la tracció mínima (110 ksi / 760 MPa), límit elàstic (51 ksi / 350 MPa) i allargament (40%).
Tractament tèrmic: estat de recuit de la solució (mínim 2050 °F, extinció ràpida).
Dimensions i toleràncies: toleràncies estàndard de gruix, amplada, rectitud i longitud.
Toleràncies dimensionals ASTM B335 per a barra plana (típica):
| Dimensió | Interval de tolerància |
|---|---|
| Gruix (≤ 1") | ±0,005" a ±0,007" |
| Gruix (1"-2") | ±0,010" a ±0,015" |
| Amplada (≤ 2") | ±0,010" |
| Amplada (2"-4") | ±0,015" |
| Amplada (4"-8") | ±0,025" |
| Rectitud | 1/8 "en qualsevol 3 peus |
| Longitud | +1/2", -0" per a longituds de tall |
Requisits addicionals (a especificar pel comprador):
Per a aplicacions crítiques, els compradors haurien d'especificar requisits addicionals més enllà de la línia de base ASTM B335:
Examen per ultrasons (ASTM E2375):
Per què: per verificar la solidesa interna i detectar inclusions, esquerdes o buits que podrien causar fallades en components mecanitzats.
Especifiqueu: "Examen per ultrasons segons ASTM E2375, criteris d'acceptació Nivell 1" per a la màxima integritat.
Prova de corrosió (ASTM G28 Mètode A):
Per què: per verificar que el recuit de la solució era efectiu i que la barra està lliure de precipitats perjudicials.
Especifiqueu: "S'ha de provar una mostra per calor segons ASTM G28 Mètode A. La taxa de corrosió no ha de superar els 0,5 mm/any".
Toleràncies dimensionals més estrictes:
Per a aplicacions de mecanitzat de precisió, especifiqueu toleràncies més ajustades, per exemple, "Gruix: ±0,002", Amplada: ±0,005", Rectitud: 1/16" en 3 peus".
Estat de la superfície:
Decapat: Superfície estàndard descalcificada.
Acabat en fred (dibuixat o mecanitzat): per millorar l'acabat superficial i toleràncies més ajustades.
Vores de terra: per a aplicacions que requereixen una geometria de vora precisa.
Assajos mecànics a temperatures elevades:
Si el component funcionarà a altes temperatures, especifiqueu proves de tracció a temperatura elevada segons ASTM E21.
Identificació positiva del material (PMI):
Especifiqueu que cada barra sigui provada per PMI per verificar el grau abans de l'enviament.
5. Quins avantatges de disseny ofereix la barra plana Hastelloy B respecte a altres formes, i com haurien de seleccionar els enginyers la forma òptima per a la seva aplicació específica?
Per seleccionar la forma òptima d'Hastelloy B-ja sigui una barra plana, una barra quadrada, una placa o una barra rodona-, cal entendre els avantatges de disseny que ofereix cada formulari i adaptar-los als requisits de l'aplicació.
Avantatges del disseny de la barra plana:
Eficiència del material: la barra plana proporciona una forma gairebé-neta per als components que requereixen una secció transversal-rectangular. Començar amb una barra plana en lloc d'una barra quadrada o una placa pot reduir el temps de mecanitzat en un 30-50% i el malbaratament de material significativament.
Relació força-a-pes: la secció transversal rectangular-de la barra plana proporciona una excel·lent resistència a la flexió a l'eix fort (quan es carrega contra la cara ampla) alhora que minimitza l'ús de material. Això és ideal per a suports estructurals i reforços.
Superfície per a accessoris: les cares amples de la barra plana ofereixen una àmplia superfície per a accessoris de soldadura, forats per a cargols o components de muntatge-avantatges respecte a la barra rodona per a aplicacions estructurals.
Superfícies de segellat: la barra plana proporciona superfícies planes-preparades per a l'assentament de les juntes, les cares de la brida i les interfícies de muntatge, reduint els requisits de mecanitzat en comparació amb l'inici de la barra rodona.
Apilament i embalatge: les barres planes s'apilen de manera eficient per a l'emmagatzematge, el transport i la gestió d'inventaris en comparació amb la barra rodona.
Directrius de selecció: quina forma triar?
| Requisit de l'aplicació | Formulari recomanat | Justificació |
|---|---|---|
| Bigues de suport estructural, reforços, rails | Barra plana | Relació òptima entre la resistència a la flexió-a-pes; soldadura de connexió fàcil |
| Brides, colls de broquets, cossos de vàlvules | Flat Bar o Square Bar | Barra plana per a brides rectangulars; barra quadrada per a accessoris simètrics |
| Eixos, components giratoris, passadors | Barra Rodona | Secció transversal-simètrica ideal per a superfícies de rotació i de suport |
| Caps de vaixells grans, petxines, superfícies revestides | Placa | Es requereix una gran superfície; soldadura de barres múltiples ineficient |
| Accessoris mecanitzats, petits components de vàlvules | Barra quadrada | L'estoc simètric minimitza els residus per al mecanitzat de diversos eixos- |
| Juntes, calces, components prims | Full/Tira | Cal un calibre prim; barra requeriria un mecanitzat excessiu |
Consideracions de disseny específiques de la barra plana:
Orientació de les càrregues: quan es dissenya amb una barra plana, tingueu en compte l'orientació de les càrregues aplicades en relació amb els eixos de flexió forts i febles. La barra plana és significativament més rígida quan es carrega contra la cara ampla (eix fort) que contra la vora estreta (eix feble).
Radis de cantonada: com a-la barra plana enrotllada normalment té les cantonades lleugerament arrodonides. Si es necessiten cantonades afilades per segellar o ajustar amb precisió, especifiqueu vores mecanitzades o demaneu "barra plana de precisió" amb vores fresades.
Disponibilitat de longitud: la barra plana normalment està disponible en longituds estàndard de 10-12 peus (3-4 metres). Per a tirades contínues més llargues, considereu soldar diverses barres o utilitzar plaques tallades a l'amplada.
Fabricacions soldades: la barra plana és excel·lent per fabricar marcs, suports i conjunts. Quan dissenyeu fabricacions soldades, tingueu en compte l'accés per a la soldadura, els requisits d'alleujament de tensions i la possible distorsió.
Capacitat de mecanitzat: quan demaneu una barra plana per mecanitzar fins a les dimensions finals, especifiqueu mides d'estoc que permetin material suficient per a passades de neteja-(normalment de 1/16" a 1/8" per superfície) per eliminar qualsevol capa descarburada o imperfeccions superficials.
