1. Quines són les característiques definitòries de la placa Hastelloy B i com es fabrica per complir els estrictes requisits dels equips de processament químic?

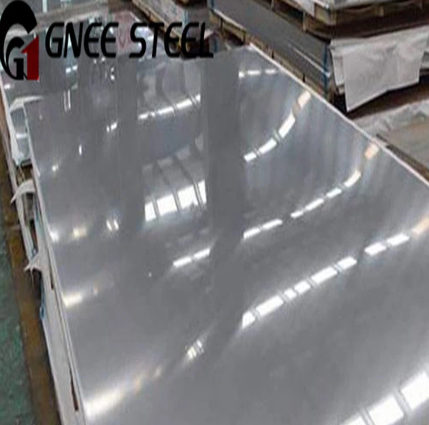

La placa Hastelloy B (UNS N10665) és una forma de producte plana-laminada de l'aliatge de níquel-molibdè, que normalment es defineix amb un gruix de 3/16" (4,76 mm) i més, amb amplades superiors a 10" (250 mm). Serveix com a element bàsic per a la fabricació d'equips de procés químic com ara reactors, recipients a pressió, columnes i dipòsits.
Característiques definitòries:
Composició química: Nominalment 28% de molibdè, 65% de níquel, amb equilibri de ferro (2% màxim) i oligoelements. L'alt contingut en molibdè proporciona una resistència excepcional als àcids reductors, especialment l'àcid clorhídric a totes les concentracions i temperatures fins a l'ebullició.
Microestructura: totalment austenítica (estructura cristal·lina cúbica-centrada a la cara), que es manté estable des de les temperatures criogèniques fins al rang de recuit. Aquesta estructura proporciona una excel·lent conformabilitat i duresa.
Perfil de resistència a la corrosió: a diferència dels acers inoxidables que depenen del crom per a la passivació, la resistència de B-2 prové de la seva capacitat de romandre en un estat "reduït", resistint l'atac en entorns no oxidants.
Procés de fabricació:
La placa Hastelloy B es fabrica segons ASTM B333 (Especificació estàndard per a plaques, làmines i tires d'aliatge de níquel-molibdè).
Fusió i refinació: l'aliatge es fon en un forn d'arc elèctric, després es refina en un recipient de descarburació d'oxigen d'argó (AOD) per aconseguir una química precisa i eliminar les impureses. Per a aplicacions crítiques, pot ser sotmès a un refinament addicional mitjançant la refusió d'escòries electro-(ESR) o la refusió d'arc al buit (VAR) per millorar la neteja i l'homogeneïtat.
Colada de lingots: el metall fos es col·loca en lingots de diverses tones de pes.
Llosa i condicionament: el lingot es lamina en calent en una "llosa" (forma intermèdia rectangular). La superfície de la llosa està condicionada (esterrada) per eliminar qualsevol defecte superficial de la fosa.
Laminació en calent (molí de plaques): la llosa es reescalfa i es fa passar per un molí de plaques inversores, on es redueix al gruix final. Aquest procés requereix força important a causa de l'alta resistència de B-2 a la temperatura.
Recuit de la solució: després de la laminació en calent, la placa es recuita amb solució escalfant-se uniformement a 2050 graus F - 2150 graus F (1120 graus - 1175 graus) i després s'apaga ràpidament amb aigua. Això dissol qualsevol fase precipitada i estableix la microestructura òptima-resistent a la corrosió.
Descalcificació i decapat: la placa-tractada tèrmicament es neteja amb abrasiu per eliminar l'escala primària, després s'escapa en banys d'àcid per eliminar la capa d'òxid restant i restaurar la superfície resistent a la corrosió-.
Acabat i inspecció: la placa s'anivella, es retalla a les dimensions finals i se sotmet a una inspecció rigorosa que inclou proves d'ultrasons per a la solidesa interna.
2. Quan es fabriqueu un recipient d'un reactor químic a partir de la placa Hastelloy B, quines consideracions de soldadura són primordials per evitar un "atac de la línia-de ganivet" a la zona-afectada per la calor?
La fabricació de recipients a pressió a partir de la placa Hastelloy B requereix un control minuciós de la soldadura per evitar una forma específica de corrosió coneguda com "atac de la línia de ganivet-": corrosió ràpida i localitzada immediatament adjacent al cordó de soldadura.
El repte metal·lúrgic:
Com s'ha comentat en contextos anteriors, Hastelloy B-2 és susceptible a la precipitació de fases intermetàl·liques (fase - Ni₄Mo o Ni₃Mo) quan s'exposa a temperatures en el rang de 1200 graus F a 1600 graus F (650 graus a 870 graus F). Durant la soldadura de múltiples passades de plaques gruixudes, la -zona afectada per la calor (HAZ) circula repetidament per aquest interval de temperatura crític. Si el refredament és massa lent, les fases riques en molibdè-precipiten als límits dels gra, esgotant-los la resistència a la corrosió. Quan s'exposen a l'àcid clorhídric, aquests límits de gra sensibilitzats són atacats preferentment, creant un solc profund al llarg de la vora de la soldadura, per tant, "atac de línia de ganivet".
Consideracions crítiques de soldadura:
Entrada de calor baixa: utilitzeu l'amperatge més baix i la velocitat de viatge més alta possibles per minimitzar l'entrada de calor total a la placa. Això redueix l'amplada de la HAZ i el temps passat en el rang de sensibilització.
Control estricte de la temperatura entre passades: per a les soldadures multipass sobre plaques gruixudes, la temperatura del metall base entre les passades de soldadura s'ha de controlar estrictament, normalment per sota dels 200 graus F (93 graus). Això evita l'acumulació de calor que permetria una exposició prolongada al rang de sensibilització.
Purga posterior: quan es solda el pas d'arrel, la purga de gas inert (argó) de l'interior del recipient és essencial per evitar l'oxidació (sucrement) de l'arrel de la soldadura, que crea inclusions d'òxids que poden iniciar la corrosió.
Selecció de metall de farciment: utilitzeu un metall de farciment de composició coincident (ER Ni-Mo-7) que compleixi les especificacions AWS A5.14. El farciment ha de tenir una química lleugerament modificada per millorar la ductilitat del metall de soldadura.
Tractament tèrmic posterior a -soldadura (PWHT): per obtenir la màxima resistència a la corrosió, tot el recipient fabricat s'ha de recuit amb solució (2050 graus F seguit d'un apagat ràpid). Tanmateix, això sovint no és pràctic per als vaixells grans. Com a alternativa, alguns fabricants utilitzen el grau Hastelloy B-3 més estable tèrmicament, que té una cinètica de precipitació significativament més lenta i és més tolerant durant la soldadura.
Qualificació del procediment de soldadura: abans de la soldadura de producció, s'ha de qualificar una especificació del procediment de soldadura (WPS). Això inclou les proves de corrosió (ASTM G28 Mètode A) de la soldadura per demostrar que la HAZ no ha estat sensibilitzada.
3. Com difereix el mecanisme de corrosió de la placa Hastelloy B en ambients àcids "reduïts" i "oxidants", i què passa si l'entorn canvia inesperadament?
Entendre el mecanisme de corrosió de la placa Hastelloy B requereix distingir entre entorns reductors i oxidants, ja que el rendiment de l'aliatge és molt diferent en cadascun.
L'entorn reductor (la força de l'aliatge):
En àcids reductors com l'àcid clorhídric (HCl) o l'àcid sulfúric (H₂SO₄) a baixes concentracions/absència d'oxidants, la corrosió es produeix per un mecanisme en què els ions d'hidrogen es redueixen a hidrogen gasós i el metall es dissol com a ions. Hastelloy B-2 destaca aquí perquè:
L'alt contingut de molibdè afavoreix la formació d'una pel·lícula estable i protectora d'òxids i sals de molibdè que és insoluble en àcids reductors.
L'aliatge es manté en un estat "actiu" però lentament corroent, amb taxes de corrosió sovint inferiors a 0,1 mm/any en HCl en ebullició.
L'entorn oxidant (vulnerabilitat de l'aliatge):
Si l'entorn conté espècies oxidants (per exemple, oxigen dissolt, ions fèrrics (Fe³⁺), ions cúprics (Cu²⁺), àcid nítric o àcid cròmic), el mecanisme de corrosió canvia dràsticament:
Els agents oxidants augmenten el potencial electroquímic del medi ambient.
Amb aquest potencial més alt, la pel·lícula rica en molibdè-que protegeix els àcids reductors ja no és estable.
Tanmateix, Hastelloy B-2 conté crom insuficient (1% màxim) per formar la pel·lícula passiva d'òxid de crom que protegeix els acers inoxidables en àcids oxidants.
Resultat: l'aliatge es deixa sense cap pel·lícula protectora i pateix una corrosió ràpida i uniforme o picats greus.
El perill dels canvis inesperats:
Això crea un risc operacional crític. Considereu un corrent de procés d'àcid clorhídric pur (reductor). Si traces de clorur fèrric (FeCl₃) entren al corrent a causa de la corrosió aigües amunt dels equips d'acer al carboni, el medi ambient es torna oxidant. Hastelloy B-2, que funcionava perfectament, de sobte començarà a corroir-se a una velocitat accelerada. És per això que el control de la química del procés és absolutament essencial quan s'utilitza B-2. També és per això que l'aliatge relacionat Hastelloy C-276 (que conté crom i tungstè) existeix per a entorns que poden circular entre condicions reductores i oxidants.
4. En la fabricació de columnes o recipients de gran diàmetre-a partir de la placa Hastelloy B, quins són els reptes pràctics per aconseguir el recuit de la solució i l'extinció de l'aigua?
Per a equips fabricats grans com columnes de destil·lació o recipients del reactor (potencialment de 20-30 peus d'alçada i 6-10 peus de diàmetre), el recuit i l'extinció de la solució després de la fabricació presenten reptes logístics i tècnics importants.
El requisit:
Tal com s'ha establert, el recuit de la solució a 2050 graus F seguit d'un ràpid apagat és l'única manera de garantir l'eliminació de les fases precipitades nocives i restaurar la resistència a la corrosió completa després de la soldadura.
Els reptes pràctics:
Limitacions de mida del forn: la majoria dels forns de tractament tèrmic tenen límits de mida. És possible que una columna de 40 peus completament muntada no encaixi en cap forn disponible. Això obliga els fabricants a considerar enfocaments alternatius:
Fabricació en secció: el recipient es fabrica en seccions que s'ajusten al forn, cada secció es recuita i s'apaga individualment i, a continuació, les seccions es solden en camp- mitjançant un procediment d'entrada de calor mínima (sovint deixant la costura circumferencial final sense recuit però qualificada per proves de corrosió).
PWHT local: per a broquets i accessoris, es poden utilitzar bandes de tractament tèrmic local, tot i que això és menys efectiu que el recuit complet.
Distorsió d'extinció: l'extinció ràpida de 2050 graus F a un bany d'aigua o extinció d'esprai indueix un xoc tèrmic important. Els vaixells grans i-de parets primes són propensos a:
Distorsió/deformació: l'embarcació pot sortir-de-rodona o de proa, la qual cosa requereix un costós redreçament mecànic.
Tenses residuals: un apagat desigual pot bloquejar tensions residuals elevades, que poden contribuir a l'esquerdament per corrosió per tensió més endavant.
Suport durant el tractament: a 2050 graus F, Hastelloy B té una resistència molt baixa. El recipient s'ha de recolzar al forn de manera que no s'enfonsi o s'enfonsi pel seu propi pes. Això requereix cadires de suport-dissenyades a mida i un control acurat de la uniformitat de la temperatura.
Oxidació i escala: el tractament a-alta temperatura produeix una gran escala d'òxid. Després de l'extinció, tot el recipient s'ha de decapar (netejar amb àcid) o netejar amb abrasiu per eliminar aquesta incrustació i restaurar la superfície resistent a la corrosió-. Per als vaixells grans, això requereix banys àcids massius o una neteja manual exhaustiva, que requereix temps-i suposa reptes mediambientals i de seguretat.
Cost: la combinació d'una programació especialitzada de forns, instal·lacions personalitzades, instal·lacions d'extinció i neteja posterior al-tractament fa que el recuit complet del recipient sigui extremadament car, i sovint afegeix un 30-50% al cost de fabricació.
5. Quins mètodes específics d'examen no-destructiu (NDE) s'apliquen a la placa Hastelloy B durant l'adquisició i la fabricació, i quins defectes estan dissenyats per detectar?
Atesa la naturalesa crítica dels equips fabricats amb placa Hastelloy B, s'aplica un examen no-destructiu (NDE) rigorós tant a les etapes del molí (producció de plaques) com del fabricant (construcció de vaixells). Els requisits es defineixen normalment per ASTM A435/A577 per a la placa i el codi de caldera i recipient a pressió ASME, secció V i VIII per a equips fabricats.
Inspecció de-nivell de molí (segons ASTM B333):
Proves d'ultrasons (UT) segons ASTM A578:
Propòsit: el mètode principal per examinar la solidesa interna de la placa.
Defectes detectats: laminacions internes, canonades (buits de contracció per la solidificació del lingot), inclusions no-metàl·liques i esquerdes. La placa s'escaneja en un patró de quadrícula i qualsevol indicació que superi un nivell de referència (p. ex., un forat de fons pla-) provoca un rebuig o una reparació.
Nivell de requisit: per al servei crític, sovint s'especifica el "Nivell B" de ASTM A578 (la classe més estricta), que requereix una exploració del 100% sense que cap defecte superi una mida específica.
Prova de líquid penetrant (PT) segons ASTM E165:
Propòsit: inspecciona les vores de la placa i les superfícies accessibles per detectar defectes-de trencament de superfície.
Defectes detectats: Voltes, costures, esquerdes o llàgrimes introduïdes durant el rodament.
Inspecció dimensional:
El gruix, la planitud (camber) i l'esquadra es comprova amb les toleràncies ASTM B333.
Inspecció de-nivell de fabricació (segons codi ASME):
Examen visual (VT): el 100% de totes les preparacions de soldadura i les soldadures acabades s'inspeccionen visualment per detectar imperfeccions superficials.
Proves radiogràfiques (RT) segons ASME Secció V, article 2:
Finalitat: Examinar la qualitat interna de les soldadures de producció.
Defectes detectats: manca de fusió, falta de penetració, porositat, inclusions d'escòria (si es va utilitzar metall d'aportació) i esquerdes dins del metall de soldadura i ZAZ adjacent. Sovint es requereix radiografia completa per a les articulacions de les categories A i B dels recipients a pressió.
Prova de penetració líquida (PT) de soldadures:
Finalitat: Detectar esquerdes superficials o porositat a la tapa de soldadura i, quan sigui accessible, a l'arrel de la soldadura.
Per què PT sobre MT: com que Hastelloy B no és-magnètic, no es pot utilitzar la prova de partícules magnètiques (MT). PT és el mètode estàndard d'inspecció de superfícies.
Prova hidrostàtica:
Després de la fabricació, el recipient acabat s'omple d'aigua i es pressuritza a 1,3 vegades la pressió de disseny (o segons els requisits del codi) per verificar la integritat general i l'estanquitat-de fuites.
Identificació positiva del material (PMI):
Abans d'alliberar la placa per a la fabricació i després de la soldadura, sovint es fa PMI amb analitzadors de fluorescència de raigs X-(XRF) per verificar que la placa base i el metall d'aportació de soldadura coincideixen amb el grau especificat, evitant barreges-costoses.
