Brides d'orifici

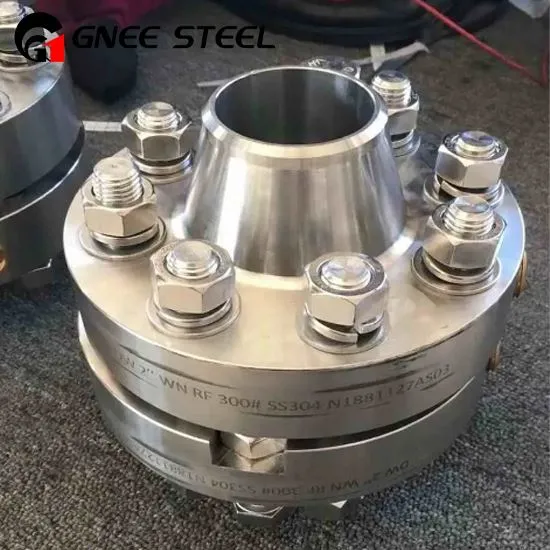

El conjunt de brides d'orifici consisteix en un parell de brides, placa d'orifici, cargols, femelles, juntes i taps. Els cargols de presa asseguren la fàcil eliminació de l'element d'entrada primari. Les brides d'orifici generalment vénen amb cares elevades i una brida de cara d'unió tipus anell. Són, per a tots els efectes ferotges, els mateixos que el coll de soldadura i les brides lliscants amb mecanitzat redundant.

Enviar la consulta

Xateja ara

Com a proveïdor i fabricant líder a la Xina, GNEE Steel ofereix productes d'aliatge a base de níquel-eficaços-.

Envieu un e-correu electrònic:ss@gneesteel.com
Tel:+8615824687445

Introducció al producte

Les brides d'orifici tenen longituds específiques de cargol, la qual cosa és perfecta per a moltes de les màquines. Tenen forma de disc amb dimensions circulars. Les brides d'orifici poden determinar la força i la pressió del contingut en moviment de la canonada. Les brides d'orifici tenen diverses perforacions, que són útils mentre es connecten a la canonada o a la seva sortida. Les brides d'orifici són molt resistents, amb una gran força de rendiment germinant d'elles. La seva capacitat per mantenir-se i viure en condicions d'atrocitats és notable. Les brides d'orifici estan plenes de metalls pesants, cosa que les fa pesades. Aquests continguts d'aliatge els fan molt robusts i resistents. L'estructura de la seva formació marca la seva resistència mecànica i durabilitat.

ESPECIFICACIONS ESTÀNDARD DE BRIDA D'ORIFIC

nom del producte	Brides d'orifici
Interval de talles	1/2 "(15 NB) a 48" (1200 NB)
Classe / Pressió nominal	150#, 300#, 600#, 900#, 1500#, 2500#, PN6, PN10, PN16, PN25, PN40, PN64, etc.
Normes / Dimensions	ANSI/ASME B16.5, B16.47 Sèries A i B, B16.48, BS4504, BS 10, EN-1092, DIN, BS, GOST, MSS SP-44, ISO70051, JISB2220, BS 1560-3.1, API7S-15, API7S-43, API605
Tipus de cara de brida / Tipus de connexió	Brida de cara plana (FF), brida de cara elevada (RF), brida d'unió d'anell (RTJ), brida d'unió solapada, brida masculina i femella (M&F), brida de llengüeta i ranura gran i petita (T&G)
Dimensions	ANSI B16.5, ANSI B16.47 Sèries A i B, ASA, API-605, MSS SP44, AWWA, dibuixos personalitzats
Disseny personalitzat	Segons el teu dibuix\|AS, BS, ANSI, DIN, JIS\|Configuracions iguals i reductores
Certificats de prova de materials (MTC)	Segons EN 10204 3.2 i EN 10204 3.1, certificats de prova que certifiquen NACE MR0175, NACE MR0103
Certificats de prova	Informe de prova de radiografia del 100%, EN 10204/3.1B, certificat de matèries primeres, informe d'inspecció de tercers, etc.
Proves	Màquina de proves hidrostàtiques, espectrògraf de lectura directa, detector de defectes transònics d'IU, detector de raigs X, detector de partícules magnètiques
Equips / Màquines	Màquina de premsa, màquina d'empenta, màquina de doblegar, màquina de sorra, màquina de bisellar elèctrica, etc.
Revestiment	Pintura antioxidant, pintura negra a l'oli, groc transparent, zincat, galvanitzat per immersió en fred i calent
Origen	Xina
Aplicacions/Ús	Offshore, jaciment de petroli, construcció naval, sistema d'aigua, gas natural, projectes de canonades, energia elèctrica, etc.

monel orifice flanges

Materials i graus de brides d'orifici

Brides d'orifici d'acer inoxidable:ASTM A 182, A 240 F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H, 904L

Brides d'orifici d'acer dúplex i súper dúplex:ASTM / ASME A/SA 182 F 44, F 45, F51, F 53, F 55, F 60, F 61

Brides d'orifici d'acer al carboni:ASTM / ASME A/SA 105 ASTM / ASME A 350 , ASTM A 181 LF 2 / A516 Gr.70 A36, A694 F42, F46, F52, F60, F65, F706

Brides d'orifici d'acer al carboni de baixa temperatura:ASTM A350, LF2, LF3

Brides d'orifici d'acer d'aliatge:ASTM/ASME A/SA 182 i A 387 F1, F5, F9, F11, F12, F22, F91

Brides d'orifici d'acer d'aliatge de coure:ASTM SB 61 , SB62 , SB151 , SB152 Nº UNS C 70600 (Cu-Ni 90/10), C 71500 (Cu-Ni 70/30), Nº UNS C 10100, 10200, 10300, 10200, 108200, 108200

Brides d'orifici d'aliatge de níquel:ASTM SB564, SB160, SB472, SB162 Níquel 200 (Núm. UNS N02200), Níquel 201 (Núm. UNS N02201), Monel 400 (Núm. UNS N04400), Monel 500 (Núm. UNS N05500), (Núm. UNS N05500) N08800), Inconel 825 (Núm. UNS N08825), Inconel 600 (Núm. UNS N06600), Inconel 625 (Núm. UNS N06625), Inconel 601 (Núm. UNS N06601), Hastelloy C 276 (Núm. UNS), N10276 20 (Núm. UNS N08020)

Usos de les brides d'orifici

Les brides d'orifici s'utilitzen en el sector industrial, especialment en petroli i gas, sistemes elèctrics, fabricació i canonades de procés. L'ús principal de les brides d'orifici és mesurar el flux de fluids a través d'una canonada o tub connectant la brida de l'orifici a equips com ara manòmetres, línies de transmissió i comptadors. Altres usos habituals de les brides d'orifici inclouen proporcionar suport estructural, equilibrar la pressió entre diverses canonades i crear un segell hermètic al gas quan es connecten accessoris.

Beneficis de les brides d'orifici

Les brides d'orifici tenen molts avantatges i són molt versàtils. Proporcionen una distribució eficient de la pressió, milloren el rendiment mecànic i estalvien energia. També són fàcils d'instal·lar i mantenir, cosa que els converteix en una opció popular per a operacions industrials.
